導軌寬度：600mm
加工工件長度：1.5-6米
加工工件重量：2T
眾拓機床制造有限公司專注于重型臥式車床、數控車鏜床、軋輥車床、車銑復合加工中心的生產、制造與研發，針對回轉直徑1000mm-5000mm，內孔大于500mm-4000mm，長度20m以內超大軸類、孔類、盤類零件的全工序加工。在產品研發上朝著高精度，多功能，智能化，復合化的方向不斷努力。

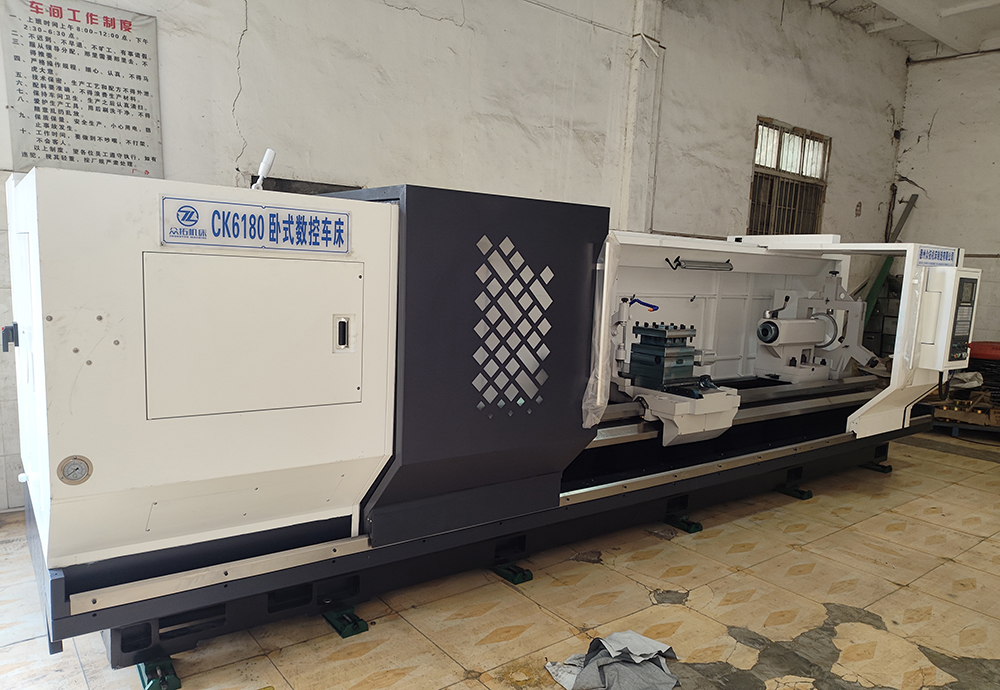

CK6180數控車床主要用于加工各種軸類、盤類零件，可以車削各種螺紋、圓弧、圓錐及回轉體的內外曲面，能夠滿足黑色金屬及有色金屬高速切屑的速度需求。適合汽車、摩托車、電子、航天、軍工等行業對轉體類零件進行高效、大批量、高精度的加工。
產品應用領域：
1、中大型油缸 。
2、風電主軸的全工序加工 。
3、造紙行業的滾筒 。
4、起重機鋼絲繩卷筒。
5、陰極棍滾筒。
6、離心機滾筒的外圓車削、內孔鏜削、端面鉆孔、攻絲、軸面鉆孔、銑削等工序加工。
7、鋼錠、軋輥、鈦合金、高溫合金、激光熔覆材料等貴金屬的高效車削加工。
1，整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。
2、床頭箱優化設計，適合盤類、軸類零件的車削加工，可以進行直線、圓弧、公英制螺紋、多頭螺紋的加工，能適用于車削形狀復雜和精度要求高的盤類、軸類零件加工。
3、機床為整體床身，導軌和滑鞍導軌都采用特殊性材料的硬導軌，床身經48小時回火處理消除機床應力，導軌經高頻淬火，超硬耐磨，經久耐用、加工精度保持性好。

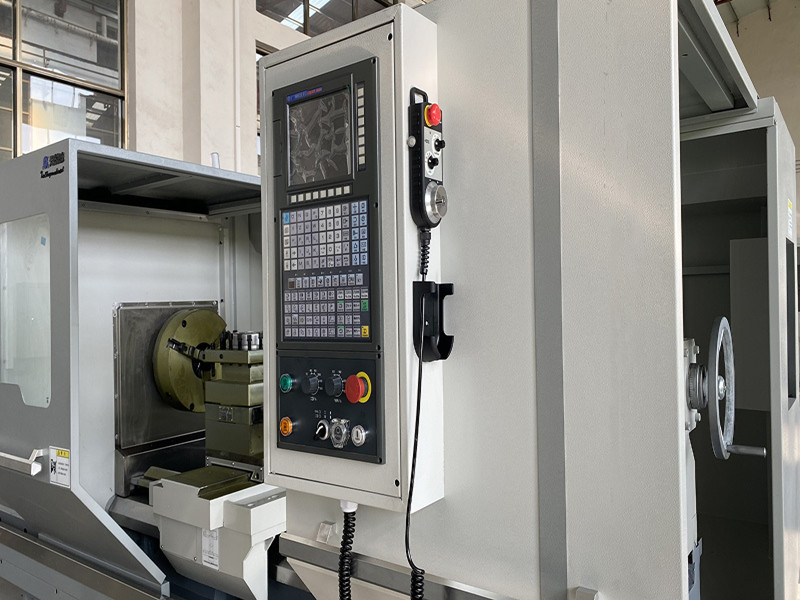

4、數控系統采用GSK980TDC，采用國產名優滾珠絲杠及高精度絲桿軸承。
5、采用高精度主軸軸承組且經精密裝配和動平衡測試的主軸，保證主軸精度高的、噪聲低、剛性強。
6、各潤滑點采用強制自動潤滑裝置進行定點定量潤滑絲杠及導軌，當有異常狀態或油量不足時，自動產生警告訊號。

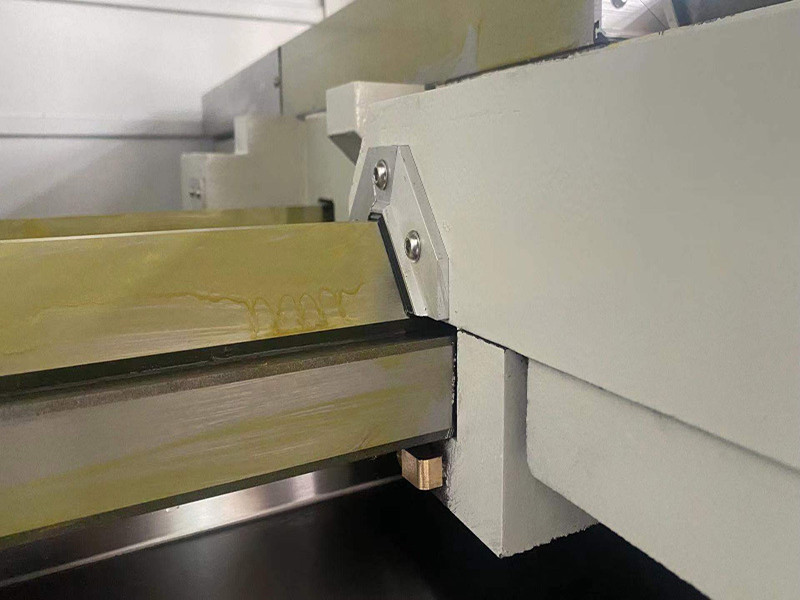

7、導軌加刮屑裝置，防止導軌被鐵屑和冷卻液腐蝕，方便鐵屑的清理。
項目 | 單位 | 規格 | 備注 | ||
床身上最大回轉直徑 | mm | 800 | |||
最大切削長度 | mm | 1350 | 標配 | ||
最大切削直徑 | mm | 800 | 標配 | ||
滑板上最大回轉直徑 | mm | 480 | 標配 | ||
主軸端部型式及代號 | D11/C11 | ||||
主軸孔直徑 | mm | 105 | |||
最大通過棒料直徑 | mm | 100 | |||
主軸箱 | 主軸轉速范圍/ 主軸最大輸出扭矩 | r/min/Nm | 30-84；300-835；53-150；125-350 | ||
主電機功率 | kW | 11 | |||
卡盤 | 卡盤直徑 | mm | 400 | ||
X軸快移速度 | m/min | 4 | |||
Z軸快移速度 | m/min | 8 | |||
X軸行程 | mm | 420 | 標配 | ||
Z軸行程 | mm | 1350 | 標配 | ||
尾座套筒直徑/行程 | mm | 100/250 | |||
尾座主軸錐孔錐度 | 莫氏 | 6# | |||
標準刀架形式 | 立四 | ||||
刀具尺寸 | 外圓刀 | mm | 32×32 | ||
鏜刀桿直徑 | mm | Ф32 | |||
機床總重 | kg | 4500 | |||
機床外型 | 長×寬×高 | mm | 4000×1800×1850 | ||
機床精度
配套件名稱 | 型號及規格 | 制造商 | 備注 |
數控系統 | 980TDC | 廣州數控 | |
X軸伺服電機 | 130SJT-M100B | ||
Z軸伺服電機 | 130SJTB-M180B | ||
主電機 | 11KW | 國產 | 變頻 |
主軸軸承 | NN3032K/P5 160×240×60 | 哈爾濱 | |
NN3026K/P5 130×200×52 | |||
X軸絲杠 | FFZD3206T-3-P4 | 南京工藝 | |
Z軸絲杠 | FFZD5010T-3-P3 | 南京工藝 | 1500mm |
FFZD6310-4-P5 | 南京工藝 | 3000 mm | |
FFZD8010-4-P5 | 南京工藝 | 4000mm以上 | |
電動刀架 | SLD16504W | 沈陽機床刀架分公司 | |
齒輪 | 全套 | 沈陽機床齒輪分公司 | |
電器 | 正泰 | ||
液壓卡盤 | 500 | 國產 | 選配 |
手動臺尾 | 帶套筒鎖緊 | 本廠裝配 |
機床隨機附件
序號 | 附件名稱 | 制造商 | 型號規格 | 數量 | 備注 |
1 | 地腳螺釘及墊圈螺帽 | 國產 | GB/T799-1988 M24×400 | 8套 | 1500mm用 |
2 | 頂尖套 | 國產 | 120/5 | 1件 | |
3 | 頂 尖 | 國產 | 5 S25-2 | 1件 |
01 眾拓機床，質保一年。質保期內免費維修、零配件免費更換；
02 免費保養三年，每年免費清洗機床一次、為機床換油一次，清理油箱、齒輪箱等一次，檢測精度一次，使機床使用壽命更長；
03 24小時無間斷客服服務，如需上門服務100公里以內客戶12小時內專人到場服務，省外48小時內上門服務；
若現場無法排除故障，提供應急措施，確保正常工作；3個內如不能及時修復，酌情提供相應備機備件。
