眾拓機床制造有限公司專注于重型臥式車床、數控車鏜床、軋輥車床、車銑復合加工中心的生產、制造與研發，針對回轉直徑1000mm-5000mm，內孔大于500mm-4000mm，長度20m以內超大軸類、孔類、盤類零件的全工序加工。在產品研發上朝著高精度，多功能，智能化，復合化的方向不斷努力。
CK6150經濟型數控車床是我公司是經濟型系列數控產品之一。針對零件加工對該規格數控機床需求，對主軸結構進行專門針對性開發、設計、制造，主軸具備較高的切削特性（最大扭矩 763Nm），能很好提供切削動力，結合轉速段合理的自動換擋機構，使得該機型具有整機精度穩定性好、剛性強、主軸單元熱變形小、熱穩定性佳、精度保持性好的優良特性。能在該機床上實現粗、半精、精加工，極大提高設備利用率和效率。

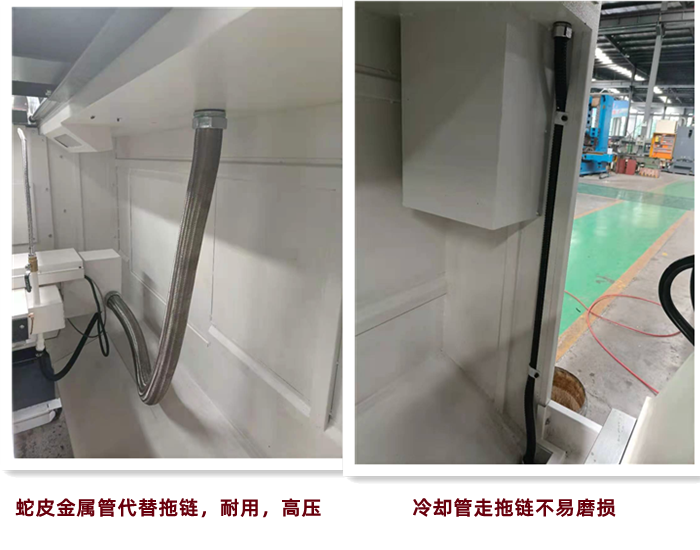

機床采用機、電、液一體化結構，整機布局緊湊合理，其高轉速、高精度和高剛性，為用戶在使用中提供了高效率和高可靠性，關鍵的外購件都進行招標采購，選用知名廠家的產品，保證機床的精度和可靠性。整機采用封閉式全防護結構，符合人機工程學的原理，宜人性好，便于操作, 有利于安全生產和減少對生產作業環境的污染。
產品應用領域：
1、中大型油缸 。
2、風電主軸的全工序加工 。
3、造紙行業的滾筒 。
4、起重機鋼絲繩卷筒。
5、陰極棍滾筒。
6、離心機滾筒的外圓車削、內孔鏜削、端面鉆孔、攻絲、軸面鉆孔、銑削等工序加工。
7、鋼錠、軋輥、鈦合金、高溫合金、激光熔覆材料等貴金屬的高效車削加工。
本機床是兩坐標(縱向 Z、橫向 X)連續控制臥式數控車床，對于軸類、盤類零件的加工有較高的加工性能，適用于批量大、加工精度高、尺寸一致性要求較高的零件加工，特別適合軍工、航天、汽車、模具、儀器儀表等機械加工行業，對零件進行高效、大批量、高精度的加工。是一種高效率、高精度、高質量、高效益、低成本機床。
CK6150型數控車床是一種高效率數控車床，結構合理，制造精良，配置先進，造型美觀。機床通過數控系統自動控制，可對加工范圍內的各種內孔、外圓、圓錐面、圓弧面及螺紋進行加工，特別適用于中小批量的軸類、盤類零件的粗精加工。具有自動化程度高、編程簡單、精度高等優點。與國內同類型機床相比，具有以下特點：
1)圖紙：和寶雞機床廠SK50P數控車床、云南機床廠CY-K6150數控車床采用同一個圖紙、同樣的裝配工藝！

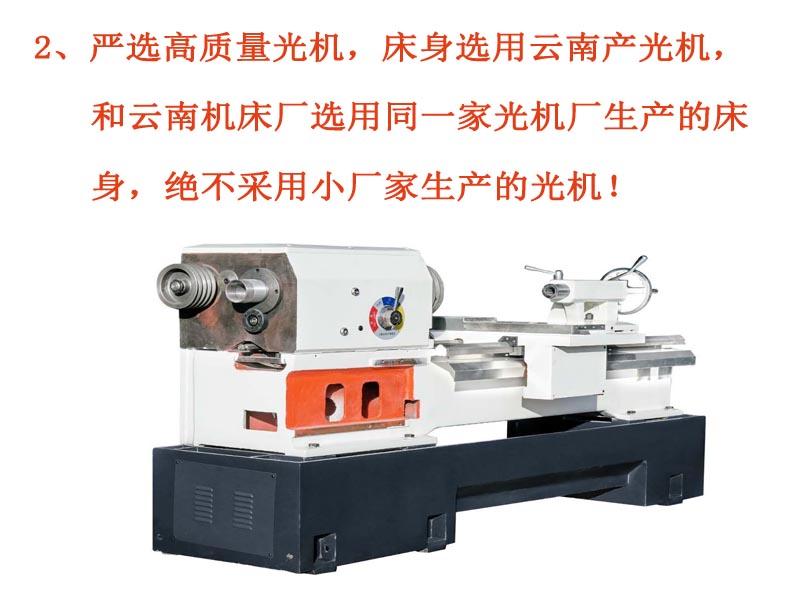

2)床身：嚴選高質量光機，床身選用云南產光機，和云南機床廠選用同一家光機廠生產的床身，絕不采用小廠家生產的光機！

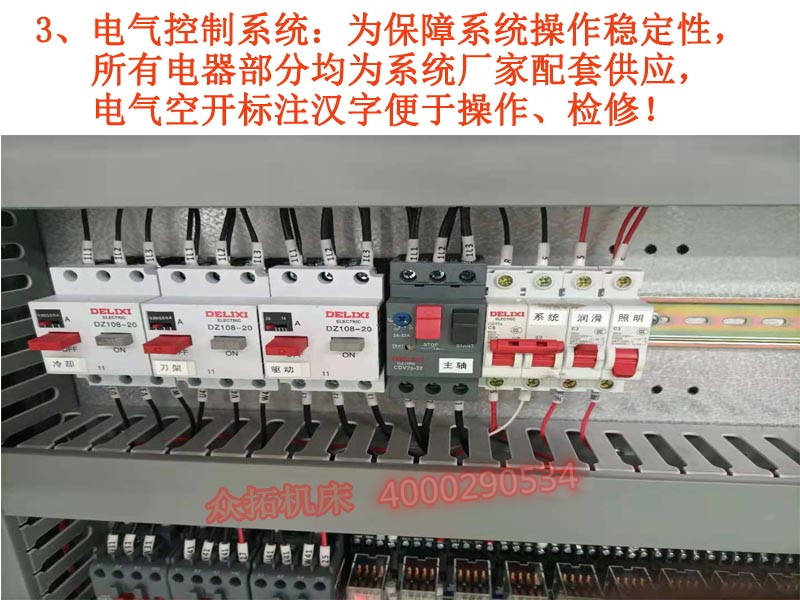

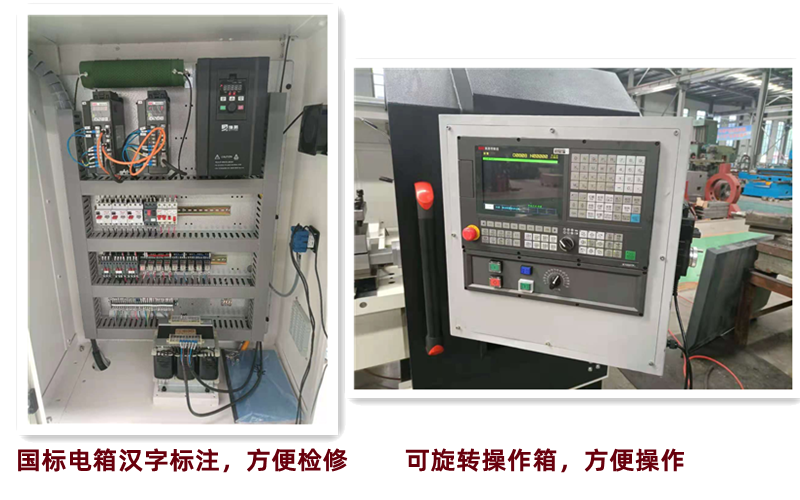

3)系統：為保障系統操作穩定性，除操作系統外，所有電器部分均為系統廠家配套供應，拒絕一切雜牌電器！

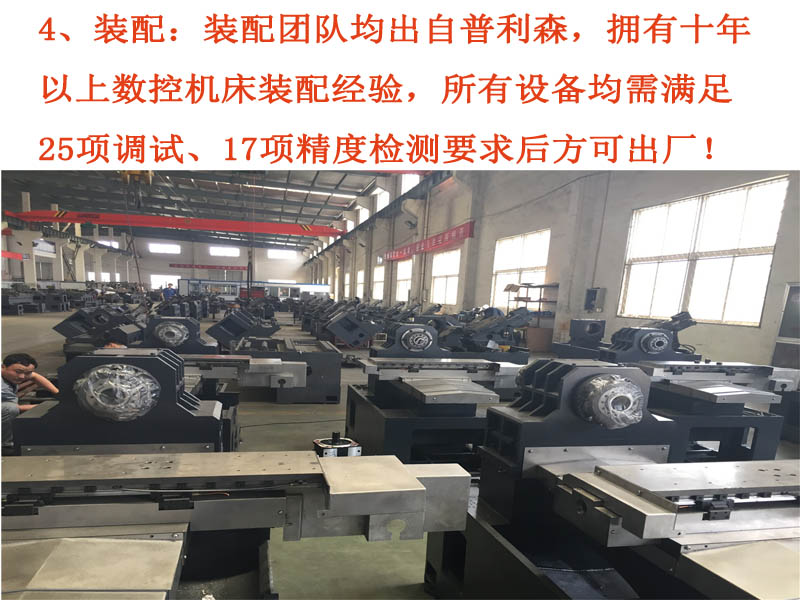

4)裝配：嚴把裝配質量關，裝配團隊均出自普利森，擁有十年以上的數控機床裝配經驗，所有設備均需滿足25項調試、17項精度檢測要求后方可出廠！
項 目 | 單位 | 數據 | |
床身最大回轉直徑 | mm | 500 | |
頂尖距 | mm | 1000/1500/2000 | |
最大加工長度（一夾一頂） | mm | 850/1350/1850 | |
最大車削直徑 | 盤類 | mm | 500 |
軸類 | mm | 290 | |
滑板上最大回轉直徑 | mm | 280 | |
Z 向?qū)к壙缇?/span> | mm | 390 | |
X 向?qū)к壙缇?/span> | mm | 210 | |
X 軸行程 | mm | 295 | |
Z 軸行程 | mm | 1000/1500/2000 | |
X/Z 快移速度 | mm/min | 4/8 | |
X 軸伺服電機扭矩 | Nm | 6 | |
Z 軸伺服電機扭矩 | Nm | 10(床身 1500 以上 15Nm) | |
主軸轉速范圍 | 低速 | rpm | 45-260 |
中速 | rpm | 140-800 | |
高速 | rpm | 280-1600（極限轉速） | |
主軸最大連續輸出扭矩 | Nm | 763（7.5KW） | |
主軸頭形式 | type | A2-8 | |
主軸通孔直徑及內孔錐度 | type | ?82mm | |
手動卡盤及過孔 | mm | 250/80 | |
主軸電機功率 | kw | 7.5 伺服/變頻電機 | |
電動刀架形式 | type | 4 工位立式(選配 6 工位臥式) | |
刀具規格 | mm | 25x25 | |
尾座套筒直徑 | mm | 75 | |
尾座套筒孔錐度 | mm | MT-#5 | |
加工精度 | mm | IT6 | |
重復定位精度 | mm | X 軸： 0.012； Z 軸： 0.016 | |
粗糙度 | um | Ra≤1.6 | |
機械尺寸 | m | 2.64/2.9/3.4x1.6x1.7 | |
包裝外形尺寸 | m | 2.9/3.2/3.6x1.9x2.1 | |
凈重(約) | t | 2.7/3.1/3.5 | |
機床精度
檢 驗 項 目 | 國 標 | ||
加工工件圓度 mm | 0.005 | ||
加工工件圓柱度 mm | 0.03/300 | ||
加工工件表面粗糙度 | Ra1.6μ m | ||
加工精度 | IT6 | ||
加工工件平面度 mm | 300 直徑上為 0.025 （只許凹） | ||
定位精度 | X 軸 | 0.03 | |
Z 軸 | ＞500～1000 | 0.04 | |
＞1000～1500 | 0.045 | ||
＞1500～2000 | 0.05 | ||
重復定位精 度 | X 軸 | 0.012 | |
Z 軸 | ＞500～1000 | 0.016 | |
＞1000～1500 | 0.020 | ||
＞1500～2000 | 0.025 | ||
標準配套件一覽表
配套件名稱 | 規格型號 | 生產廠家 | 備注 |
數控系統 | 廣數 980TC3 | 廣州數控 | ★ |
廣數 980TDi | 廣州數控 | ☆ | |
FANUC 0i TF | 發那科 | ☆ | |
X 軸電機 | 130SJT-M060D | 廣州數控 | ★ |
Z 軸電機 | 130SJT-M100D | 廣州數控 | 1000★ |
130SJT-M150D | 廣州數控 | （1500/2000）★ | |
主 電 機 | YVF 132M-4 | 7.5kw 南京名泰變頻電機 | ★ |
ZJY208-7.5BM-B3Y1 | 7.5kw 廣數原配伺服主電機 | ☆ | |
CTB-47P5ZGC15-M3J | 7.5kw 超同步 | ☆ | |
主軸軸承 | NN3024K/W33/P5（120X180X46） |
哈爾濱軸承或新哈 |
★ |
NN3020K/W33/P5（100X150X37） | |||
234424BM1/P5（120X180X46） | |||
X 軸絲杠 | 2505-3-P3 | 漢江或濟寧 | ★ |
Z 軸絲杠 | 4010-3-P5 | 漢江或濟寧 | ★ |
減速電機 | 5IK90GU-UF | 雨田電機 | ★ |
尾座軸承 | 51205(25X47 X15) | 哈爾濱軸承或新哈 | ★ |
X 軸絲桿軸承 | 7004AC（20X42X12） | 哈爾濱軸承或新哈 | ★ |
Z 軸絲桿軸承 | 6405（25X80X21） | 哈爾濱軸承或新哈 |
★ |
7206AC（30X62X16） | 哈爾濱軸承或新哈 | ||
冷 卻 泵 | 自動冷卻 120w | 國產 | ★ |
刀 架 | HAK21192 | 常州宏達立式四工位 | ★ |
潤滑泵 | 自動集中潤滑 | 滬潤 | ★ |
電氣元件 | 德力西 | ★ | |
手動卡盤 | K11 250C/A2-8 | 呼和浩特或瓦房店 | ★ |
液壓卡盤 | 中空/中實 | 臺灣億川 | ☆ |
電柜散熱 | 軸流風機 | 國產 | ★ |
熱交換器/空調 | 國產 | ☆ | |
三色報警燈 | 國產 | ☆ |
本機床主要配置如下表：后面打“★”標記的為標準配置，后面打“☆”標記的為可選配置。
01 眾拓機床，質保一年。質保期內免費維修、零配件免費更換；
02 免費保養三年，每年免費清洗機床一次、為機床換油一次，清理油箱、齒輪箱等一次，檢測精度一次，使機床使用壽命更長；
03 24小時無間斷客服服務，如需上門服務100公里以內客戶12小時內專人到場服務，省外48小時內上門服務；
若現場無法排除故障，提供應急措施，確保正常工作；3個內如不能及時修復，酌情提供相應備機備件
